结构特点：W系列液压绞车由摆线液压马达、行星齿轮减速器、制动器等组成。采用螺纹连接钢结构机架，配置梭阀，平衡阀等安全控制系统，其结构紧凑、占用空间小，它是用于船舶、码头和汽车等各种起重和牵引设备中。
结构特点：
W系列液压绞车由摆线液压马达、行星齿轮减速器、制动器等组成。采用螺纹连接钢结构机架，配置梭阀，平衡阀等安全控制系统，其结构紧凑、占用空间小，它是用于船舶、码头和汽车等各种起重和牵引设备中。

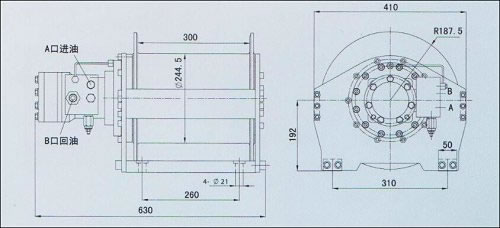

w2.0技术参数
|
钢丝绳层数 Rope Layer |
n |
1 |
2 |
3 |
4 |
|
拉力 Line Pull |
kgf |
2000 |
1910 |
1800 |
1710 |
|
绳速(流量45l/min) Roper Speed With 45l/min |
m/min |
41 |
45 |
49 |
53 |
|
绳容量 Rope Capacity Grooved Drum |
m |
20 |
42 |
83 |
83 |
|
提升压力 Hoisting Pressure |
16 mpa |
|
最大泵流量 Max Pump Delivery |
150l/min |
|
马达排量 Motor Displacement |
395cc/r |
|
传动比 Gear Ratio |
1：4.5 |
|
a油口为提升油口 |
m22x1.5 |
控油口p |
m10x1 |
建议钢丝绳直径 |
12mm |
|
b油口为下降油口 |
控油口d |
m10x1 |
重量（约） |
164kg |
注意事项：目前设备不能用来载人
-卷筒顺时针方向旋转为提升（可按用户要求）。
-绞车制动为多片盘式制动器，静态制动扭矩970n.m。
-绞车采用行星齿轮减速器，运转平稳，结构紧凑合理。
-内部润滑油用油脂润滑。最大回油背压5bar。
-为安全起见，卷筒至少保持缠有4圈钢丝绳。
-请使用8.8级以上的螺栓（m16以上）固定绞车。
-技术更改，恕不另行通知。
备注：可根据客户要求定制产品 ，更多详情请致电本公司！
